MFDHNoha ke strojům - nerez

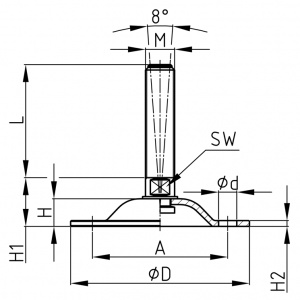

Výkyvná 8° D=85 --> 2 upevňovací otvory D=123 --> 4 upevňovací otvory materiál : ocel AISI 304 (A2)
| A | D | d | F max. | H | H1 | H2 | L | M | WAF | Objednací číslo | Objednat |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A: 65 | D: 85 | d: 10,5 | F max.: 1200 | H: 13 | H1: 21 | H2: 3 | L: 100 | M: M16 | WAF: 13 | Objednací číslo: MFDH 85 / M16x100 | Objednat |
| A: 65 | D: 85 | d: 10,5 | F max.: 1200 | H: 13 | H1: 21 | H2: 3 | L: 150 | M: M16 | WAF: 13 | Objednací číslo: MFDH 85 / M16x150 | Objednat |
| A: 65 | D: 85 | d: 10,5 | F max.: 1200 | H: 13 | H1: 21 | H2: 3 | L: 175 | M: M16 | WAF: 13 | Objednací číslo: MFDH 85 / M16x175 | Objednat |
| A: 65 | D: 85 | d: 10,5 | F max.: 1200 | H: 13 | H1: 36 | H2: 3 | L: 100 | M: M20 | WAF: 17 | Objednací číslo: MFDH 85 / M20x100 | Objednat |
| A: 65 | D: 85 | d: 10,5 | F max.: 1200 | H: 13 | H1: 30 | H2: 3 | L: 150 | M: M20 | WAF: 17 | Objednací číslo: MFDH 85 / M20x150 | Objednat |
| A: 65 | D: 85 | d: 10,5 | F max.: 1200 | H: 13 | H1: 37 | H2: 3 | L: 200 | M: M20 | WAF: 17 | Objednací číslo: MFDH 85 / M20x200 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 2000 | H: 20,5 | H1: 34 | H2: 3 | L: 100 | M: M16 | WAF: 17 | Objednací číslo: MFDH 123 / M16x100 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 2000 | H: 20,5 | H1: 34 | H2: 3 | L: 150 | M: M16 | WAF: 17 | Objednací číslo: MFDH 123 / M16x150 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 2000 | H: 20,5 | H1: 34 | H2: 3 | L: 175 | M: M16 | WAF: 17 | Objednací číslo: MFDH 123 / M16x175 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 2500 | H: 20,5 | H1: 34 | H2: 3 | L: 100 | M: M20 | WAF: 17 | Objednací číslo: MFDH 123 / M20x100 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 2500 | H: 20,5 | H1: 34 | H2: 3 | L: 150 | M: M20 | WAF: 17 | Objednací číslo: MFDH 123 / M20x150 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 2500 | H: 20,5 | H1: 34 | H2: 3 | L: 200 | M: M20 | WAF: 17 | Objednací číslo: MFDH 123 / M20x200 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 3000 | H: 20,5 | H1: 34 | H2: 3 | L: 100 | M: M24 | WAF: 20 | Objednací číslo: MFDH 123 / M24x100 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 3000 | H: 20,5 | H1: 34 | H2: 3 | L: 150 | M: M24 | WAF: 20 | Objednací číslo: MFDH 123 / M24x150 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 3000 | H: 20,5 | H1: 34 | H2: 3 | L: 200 | M: M24 | WAF: 20 | Objednací číslo: MFDH 123 / M24x200 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 3500 | H: 20,5 | H1: 35 | H2: 3 | L: 150 | M: M30 | WAF: 26 | Objednací číslo: MFDH 123 / M30x150 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 3500 | H: 20,5 | H1: 35 | H2: 3 | L: 200 | M: M30 | WAF: 26 | Objednací číslo: MFDH 123 / M30x200 | Objednat |
| A: 98 | D: 123 | d: 12,5 | F max.: 3500 | H: 20,5 | H1: 35 | H2: 3 | L: 250 | M: M30 | WAF: 26 | Objednací číslo: MFDH 123 / M30x250 | Objednat |
