EVRMHSpojovací prvky jeklů
Spojovací články do jeklu (sestavitelné) s šestihrannou maticí vzadu Dvoudílné pouzdro bez límce má kuželové komory pro šestihranné matice nebo šrouby Při utahování závitu se vnější stěna záslepky tlačí na vnitřní stěnu trubky (hmoždinkový efekt) Použití: pravoúhlé připojení k traverzám, instalace oddílů ve stávajících konstrukcích Barva: černá Materiál: tělo - Polyamid (PA) matice - pozinkovaná ocel

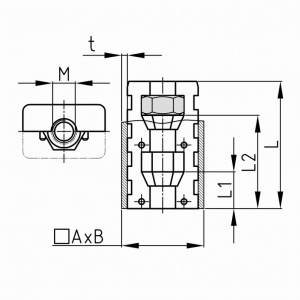

| A | B | L | L1 | L2 | M | t | Objednací číslo | Objednat |
|---|---|---|---|---|---|---|---|---|
| A: 30 | B: 15 | L: 42 | L1: 12 | L2: 32 | M: M 5 | t: 1.5 | Objednací číslo: EVRMH 30x15x1,5 / M5 | Objednat |
| A: 30 | B: 15 | L: 42 | L1: 12 | L2: 32 | M: M 6 | t: 1.5 | Objednací číslo: EVRMH 30x15x1,5 / M6 | Objednat |
| A: 30 | B: 20 | L: 43 | L1: 12 | L2: 32 | M: M 6 | t: 1.5 | Objednací číslo: EVRMH 30x20x1,5 / M6 | Objednat |
| A: 30 | B: 20 | L: 43 | L1: 12 | L2: 32 | M: M 8 | t: 1.5 | Objednací číslo: EVRMH 30x20x1,5 / M8 | Objednat |
| A: 30 | B: 20 | L: 43 | L1: 12 | L2: 32 | M: M 6 | t: 2 | Objednací číslo: EVRMH 30x20x2 / M6 | Objednat |
| A: 40 | B: 15 | L: 42 | L1: 13 | L2: 33 | M: M 5 | t: 2 | Objednací číslo: EVRMH 40x15x2 / M5 | Objednat |
| A: 40 | B: 20 | L: 42 | L1: 12 | L2: 32 | M: M 8 | t: 1.5 | Objednací číslo: EVRMH 40x20x1,5 / M8 | Objednat |
| A: 40 | B: 25 | L: 42 | L1: 10 | L2: 30 | M: M10 | t: 2 | Objednací číslo: EVRMH 40x25x2 / M10 | Objednat |
| A: 50 | B: 25 | L: 44 | L1: 10 | L2: 30 | M: M10 | t: 1,2-1,6 | Objednací číslo: EVRMH 50x25x1,2-1,6 / M10 | Objednat |
| A: 50 | B: 25 | L: 43 | L1: 10 | L2: 30 | M: M10 | t: 2 | Objednací číslo: EVRMH 50x25x2 / M10 | Objednat |
| A: 50 | B: 30 | L: 42 | L1: 10 | L2: 30 | M: M10 | t: 1.5 | Objednací číslo: EVRMH 50x30x1,5 / M10 | Objednat |
| A: 50 | B: 30 | L: 38 | L1: 8 | L2: 25 | M: M10 | t: 2 | Objednací číslo: EVRMH 50x30x2 / M10 | Objednat |
| A: 60 | B: 30 | L: 40 | L1: 10 | L2: 30 | M: M10 | t: 2 | Objednací číslo: EVRMH 60x30x2 / M10 | Objednat |
| A: 60 | B: 40 | L: 43 | L1: 10 | L2: 30 | M: M10 | t: 2 | Objednací číslo: EVRMH 60x40x2 / M10 | Objednat |
